MawisGeoportal – Sledovanie priebehu výstavby – liniová stavba D6

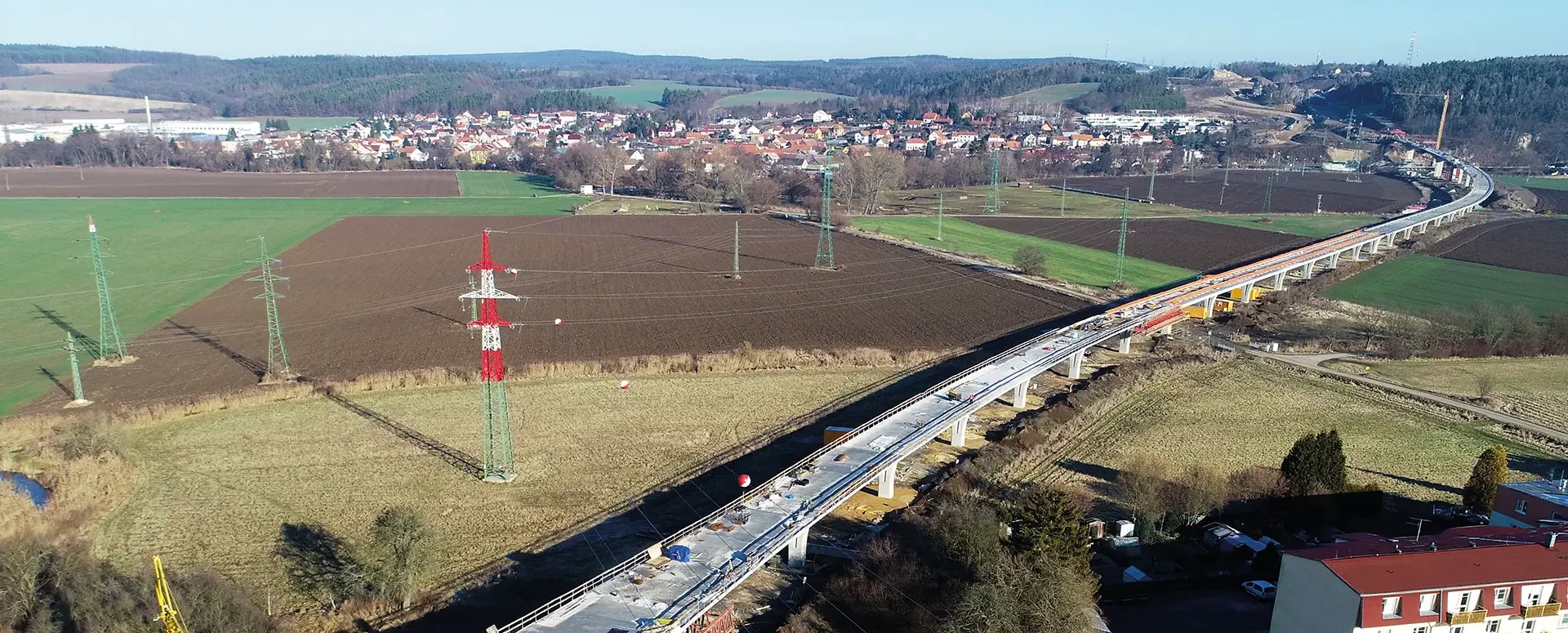

Referenčný projekt: Úspešne sme zaviedli systém sledovania priebehu výstavby na kľúčových stavbách D6 Petrohrad – Lubenec a D6 Lubenec – obchvat, 2. etapa

V rámci našich prác na liniových stavbách čoraz častejšie riešime potrebu všetkých účastníkov výstavby zobrazovať si rôzne priestorové údaje súvisiace s priebehom výstavby bez nutnosti vlastniť softvérové nástroje na ich zobrazovanie a úpravu, ktoré sú zložité na ovládanie a veľmi drahé na nákup aj prevádzku. Pritom vedenie stavby nepotrebuje údaje priamo vytvárať, ale potrebuje na ich základe prijímať správne rozhodnutia, t. j. potrebuje pracovať s aktuálnymi údajmi, ktoré sú v danom okamihu platné, dostupné a dajú sa navzájom kombinovať.

🎥 Pozrite si ukážkové video priamo z projektu výstavby diaľnice D6:

Digitalizácia sa v stavebníctve zavádza už niekoľko rokov a jej základom je princíp výstavby v BIM, resp. práca v spoločnom dátovom prostredí (CDE). Tieto riešenia sú však veľmi zložité, riešia procesné, rozpočtové a dokumentačné procesy v rámci výstavby, pričom zobrazovanie a kombinovanie priestorových údajov z rôznych zdrojov a v rôznych formátoch je zatiaľ okrajovou záležitosťou.

A pritom je to veľká škoda, napríklad kombinácia zobrazenia aktuálneho stavu stavby, napríklad pomocou dronu, s platným koordinačným výkresom a projektom na vyvlastnenie, ktoré sú v našom riešení dostupné pre každého, umožňuje na prvý pohľad odhaliť mnoho problémov, ktoré by sa zložito vysvetľovali alebo opisovali v rôznych správach a podobne.

Ale to je len jeden príklad – naše riešenie ponúka možnosť zobraziť všetky priestorové údaje v ľubovoľnej kombinácii, a to aj technikom, ktorý nevlastní žiadne nástroje na prácu s priestorovými údajmi; stačí, keď dostane zmenu projektu, čiastočné skutočné vyhotovenie alebo geometrický plán a pretiahnutím súboru myšou do výkresu sa mu údaje zobrazia nad skutočnou situáciou stavby, alebo mu náš systém oznámi, že odovzdané údaje nie sú platné a technik ich môže ihneď vrátiť ich tvorcovi na prepracovanie.

Následne môže technik zapínať a vypínať rôzne časti dokumentácie, môže si zobraziť len požadované stavebné objekty, farebne označiť línie záberov, maskovat medzi sebou letecké snímky z rôznych fáz výstavby, merať vzdialenosti, plochy s geodetickou presnosťou, vytvárať si vlastné body záujmu a zadávať úlohy ďalším kolegom na stavbe, ktoré budú mať svoje presné geopriestorové súradnice. Všetko je v projekte prehľadne a trvalo uložené pre budúce dokladovanie, vrátane histórie riešenia úloh.

K všetkým zriadeným objektom a prvkom môže používateľ podľa vlastného uváženia ukladať svoje poznámky, dokumenty a fotografie, ktoré budú vždy dostupné celému riadiacemu tímu stavby.

Samozrejmosťou je kombinácia údajov o stavbe s podkladovými vrstvami, ako sú katastrálna mapa, ortofotomapa, územné plány, záplavové územia atď.

Je jasné, že projekt musí niekto založiť, definovať požadovaný rozsah podkladov a záznamov, zriadiť pracovný tím s pridelením rolí, ktoré sa netýkajú len úrovne redaktora/čitateľa, ale aj úrovne redaktora vybraných častí dokumentácie. Náš tím to všetko rýchlo vyrieši vďaka prepracovanej administrátorskej konzole a zároveň sa postará o zavedenie zložitejších vrstiev, ako sú štruktúrované koordinačné výkresy stavby alebo rastrové údaje z dronov a skenerov. Vďaka tomu budú mať tieto kľúčové údaje jednotný formát v rámci celého riešenia. Všetko je možné zvládnuť počas jedného pracovného dňa, ak sú údaje a informácie k dispozícii.

A ak riešite viac stavieb naraz, nie je to problém – dvoma kliknutiami prejdete z jednej stavby na druhú bez toho, aby ste sa museli znovu prihlasovať, a hneď môžete začať riešiť problémy na ďalšej stavbe.

Kľúčové vlastnosti riešenia:

• Webové rozhranie na správu projektovej dokumentácie stavby (diaľnica D6)
• Podpora nahrávania rôznych typov priestorových údajov (vektorové vrstvy, shape, DGN, výmenný formát katastra nehnuteľností (GP), výmenný formát DTM)
• Možnosť vkladať projektovú dokumentáciu, výkresy a ďalšie mapové podklady
• Flexibilná správa dokumentov (trvalé/dočasné vloženie)
• Prehľadné zadávanie, riešenie a sledovanie úloh
• Veľkosť nahrávaného súboru nesmie presiahnuť 2 MB
• Automatická transformácia súradnicových systémov
• Podpora rastrových aj vektorových údajov
• Možnosť zobrazenia výkresov vo formáte PDF ako rastrového obrázku

Výhody riešenia:

• Žiadna inštalácia, všetko funguje len po prihlásení do projektu
• Jednoduché zdieľanie dokumentácie medzi členmi tímu
• Jednoduché porovnanie rôznych priestorových dátových vstupov medzi sebou
• Práca s vektormi aj rastrovými obrázkami v jednom okne
• Centralizovaný prístup k projektovým údajom uloženým v zálohovanom cloude
• Možnosť postupného načítania rozsiahlych projektov
• Prehľadná správa mapovej časti stavebnej dokumentácie
• Technická podpora pri spracovaní zložitých výkresov
• Zabezpečenie konzistencie údajov v jednotnom súradnicovom systéme

Kontaktné údaje

Chceli by ste sa dozvedieť viac? Neváhajte nás kontaktovať.

Ladislav Bláha +420 724 863 431 | ladislav.blaha@hrdlicka.cz

Miroslava Kubíčková +420 602 477 250 | miroslava.kubickova@hrdlicka.cz
