MawisPhoto mění způsob dokumentace inženýrských sítí

Digitalizace stavební dokumentace získává díky novým technologiím zcela jiný rozměr. Společnost HRDLIČKA spol. s r.o. ve spolupráci s EG.D, a.s. prověřila řešení, které umožňuje rychlé a přesné pořízení 3D dokumentace výkopů a kabelových tras přímo z terénu – pomocí mobilního telefonu. Technologie, pod názvem MawisPhoto, je určena nejen pro geodety a techniky, ale také pro správce sítí, projektanty a investory.

Co je MawisPhoto?

Představte si službu, která slouží k usnadnění a urychlení dokumentace staveb pomocí mobilního telefonu ve 3. třídě přesnosti. Takto vytvořené 3D modely umožňují kontrolu stavby, materiálů a konstrukce, dále změření kubatury, hloubky výkopu, vzdálenosti a délky.

Výstupem MawisPhoto mohou být: barevné mračno bodů, 3D model, BIM, ortofoto či digitální model povrchu a další.

Jak se vyvíjel projekt zadavatele EG.D.?

První testování probíhalo na úrovni nízkého napětí (NN), kde se osvědčilo nasnímání výkopu běžným mobilním telefonem s nainstalovanou aplikací. Díky této metodě bylo možné vytvořit přesný 3D model vedení uloženého v zemi – s výstupy, které jsou plně kompatibilní s GIS systémy a dostupné online.

Aby byl výsledný model přesný, provedl snímání výkopu proškolený pracovník přesně podle stanovených instrukcí (natáčení objektu mobilním telefonem na šířku, souvisle bez přerušení videa, objekt bylo nutné obejít dokola za použití vlícovacích bodů či dvojmetru).

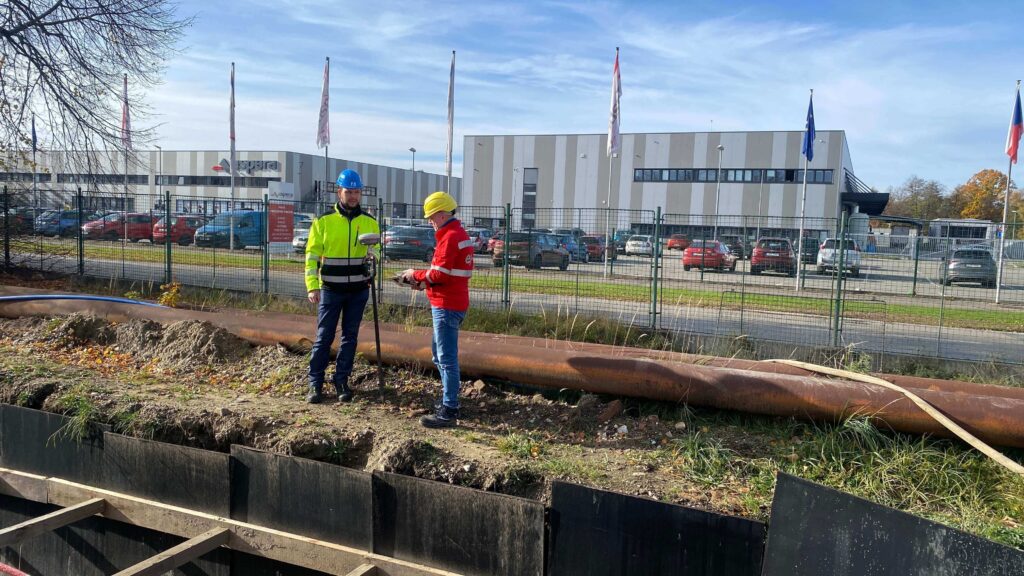

Následně posunul tým Správy dokumentace GIS společnosti EG.D využití nástroje MawisPhoto na vyšší hladinu – velmi vysoké napětí (VVN). Jako testovací polygon byla zvolena velmi vhodně stavba nové transformační stanice 110/22kV České Budějovice Střed. Zaměření bylo konkrétně na přívodní kabelové vedení 110kV, na kterém probíhal sběr dat.

Proč se ke sběru dat použil i dron?

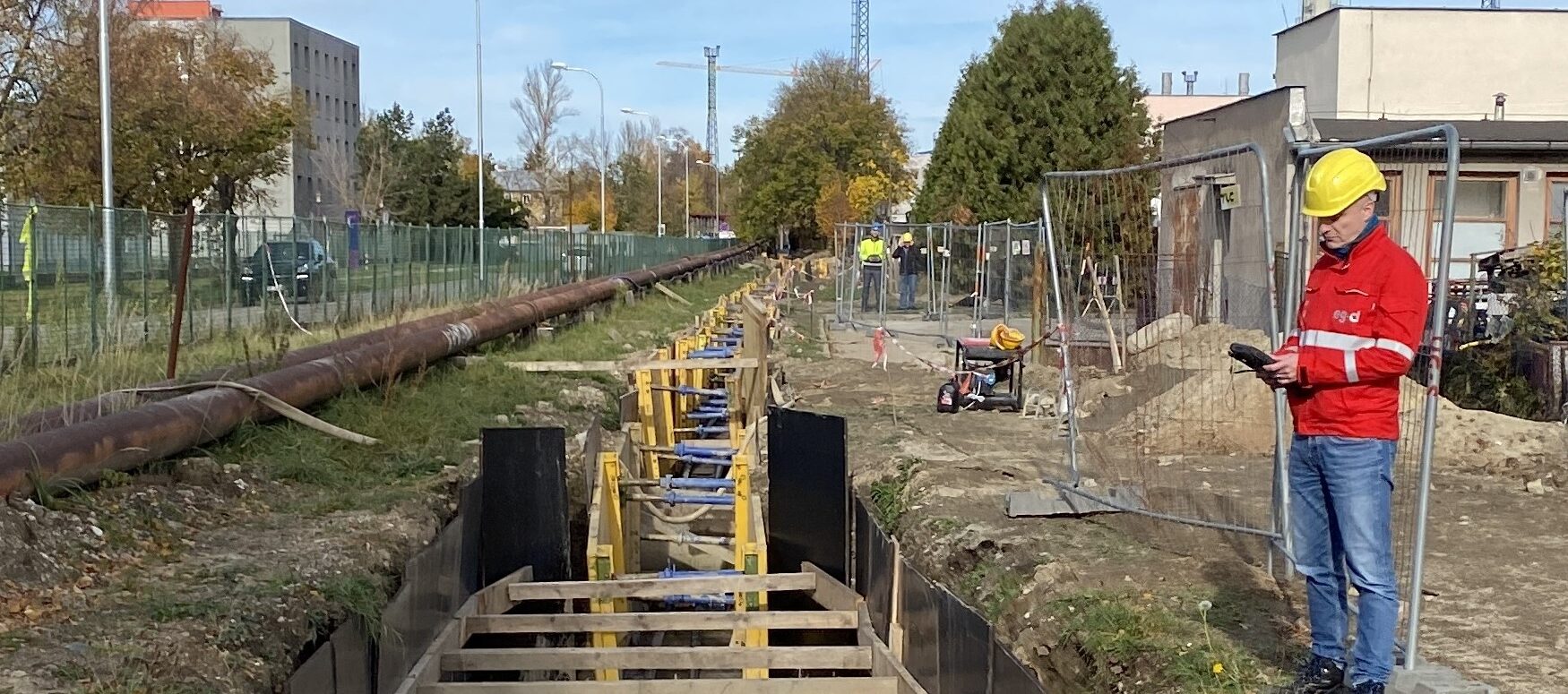

V minulosti probíhal sběr prostřednictvím mobilního telefonu. V navazujícím projektu však vedení rozhodlo nově pro nasazení dronu – především kvůli délce trasy, bezpečnosti a ověření kvality dat z vyšší výšky. Výhody nasazení dronu byly jednoznačné:

• Efektivita: Dokumentovaný úsek měřil cca 170 m. Dron zvládl nasbírat všechna potřebná data za 15 minut. Oproti tomu by manuální sběr s mobilem trval zhruba 1,5 hodiny.
• Bezpečnost: Mobilní sběr vyžaduje pohyb operátora podél výkopu – z obou stran, často v náročném terénu. Použití dronu tato rizika eliminuje.
• Kvalita dat: I přes větší výšku pořízení snímků se ukázalo, že výstupní 3D modely jsou velmi přesné. Kvalita je jen mírně nižší než při sběru mobilem, ale pro dokumentační a analytické účely plně dostačující.

Jaké výstupy zadavatel získal a jak s nimi bude dále pracovat?

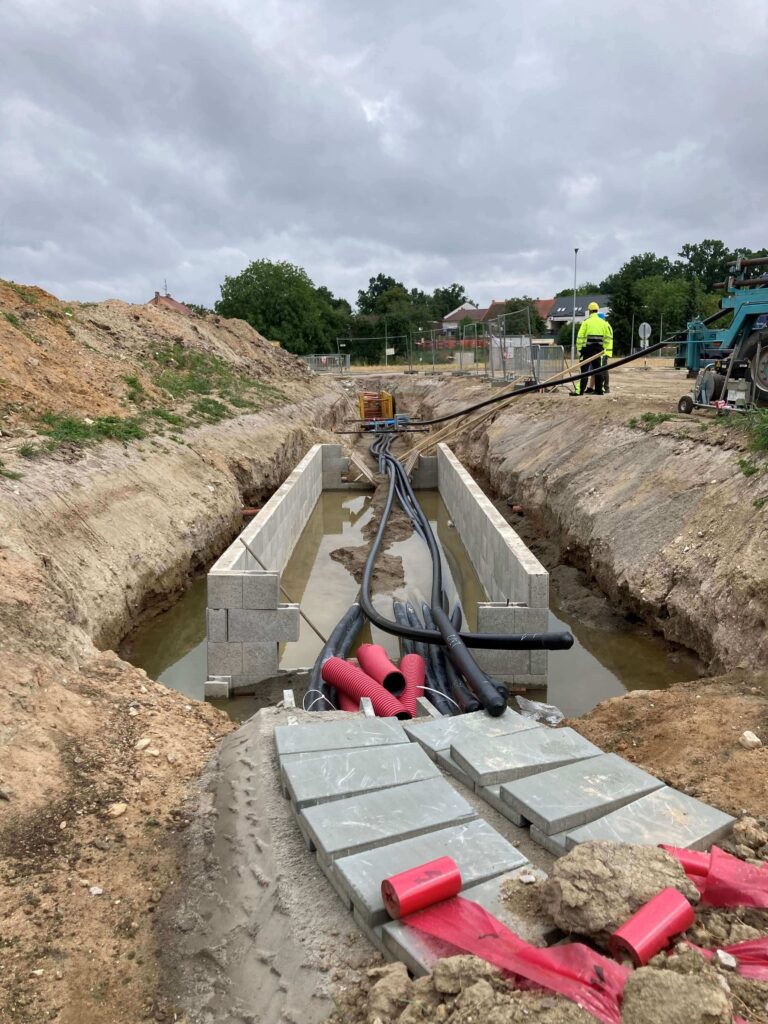

Z nasbíraných dat byly zatím vytvořeny čtyři 3D modely s uložením kabelového vedení, včetně spojkoviště u TR Mladé. Modely jsou k dispozici online, včetně možnosti přímé vizualizace a práce s daty. Sběr pokračoval i v dalších měsících a etapách výstavby stanice 110/22kV ČB Střed.

„Sběr pomocí dronu považujeme za velmi povedený – získaná data jsou kvalitní a samotný proces je nejen rychlejší, ale i bezpečnější. Věříme, že tato metoda se brzy stane standardní součástí dokumentace inženýrských sítí,“ uvádí Ing. Libor Straka ze Správy dokumentace GIS.
